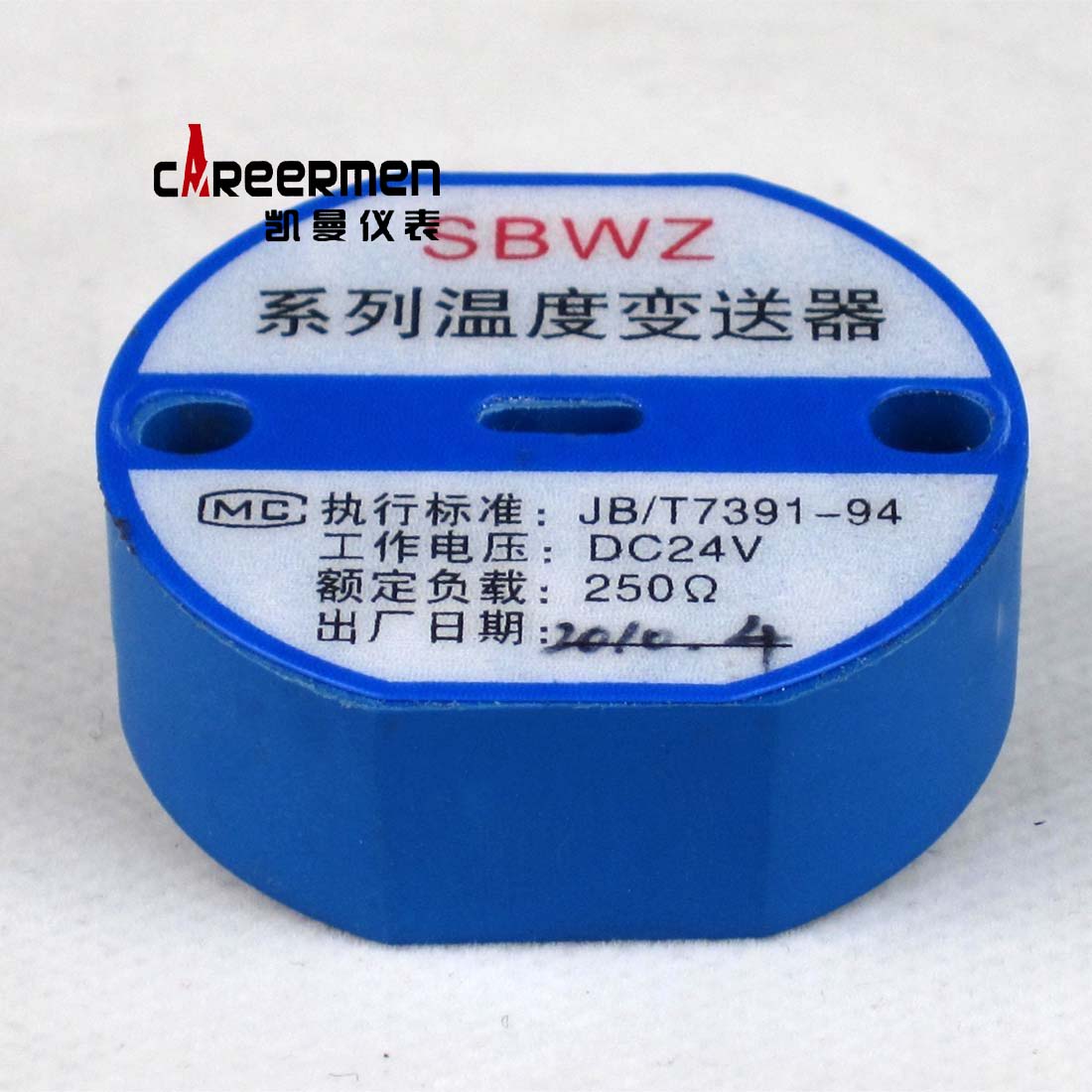

产品介绍

主要特点：

①采用硅橡胶或环氧树脂密封结构，因此耐震、耐湿、适合在恶劣的现场环境中安装使用；

②现场安装在热电偶、热电阻的接线盒内使用，直接输出4～20mA；0～10mA的输出信号。这样即节约了昂贵的补偿导线费用，又提高了信号远距离传输过程中的抗干扰能力；

③热电阻变送器具有冷端温度自动补偿功能；

④精度高、功耗低，使用环境温度范围宽，工作稳定可靠；

⑤适用范围广、既可以与热电阻、热电偶形成一体化现场安装结构也可以作为功能模块安装在检测设备中和仪表盘上使用；

⑥智能型温度变送器可通过HART调制解调器与上位机通讯或与手持器和PC机对变送器的型号、分度号、量程进行远程信息管理、组态、变量监测、校准和维护等功能；

⑦智能型温度变送器可按用户实际需要调整变送器的显示方向，并可显示变送器所测的介质温度、传感器值的变化、输出电流和百分比例；

工作原理：

热电偶或热电阻传感器将被测温度转换成电信号，再将该信号送入变送器的输入网络，该网络包含调零和热电偶补偿等相关电路。经调零后的信号输入到运算放大器进行信号放大，放大的信号一路经V/I转换器计算处理后以4-20mA直流电流输出；另一路经A/D转换器处理后到表头显示。变送器的线性化电路有两种，均采用反馈方式。对热电阻传感器，用正反馈方式校正，对热电偶传感器，用多段折线逼近法进行校正。一体化数字显示温度变送器有两种显示方式。LCD显示的温度变送器用两线制方式输出，LED显示的温度变送器用三线制方式输出。

技术参数：

①输入信号：热电偶：K、E、J、B、S、T、N。热电阻：Pt100；Cu100、Cu50(三线制、四线制)。智能型温度变送器的输入信号可通过PC机或手持器任意设置；

②输出信号：在量程范围内输出4～20mA直流信号，与热电偶、热电阻的输入信号成线性或与温度成线性。智能型温度变送器输出4～20mA直流信号同时叠加符合HART标准协议通信信号；隔离式温度变送器；输入与输出相隔离，隔离电压0.5KV，增加了抗干扰能力，更适合与计算机连网使用；

③基本误差：0.5%FS、0.2%FS、智能型0.2%FS；

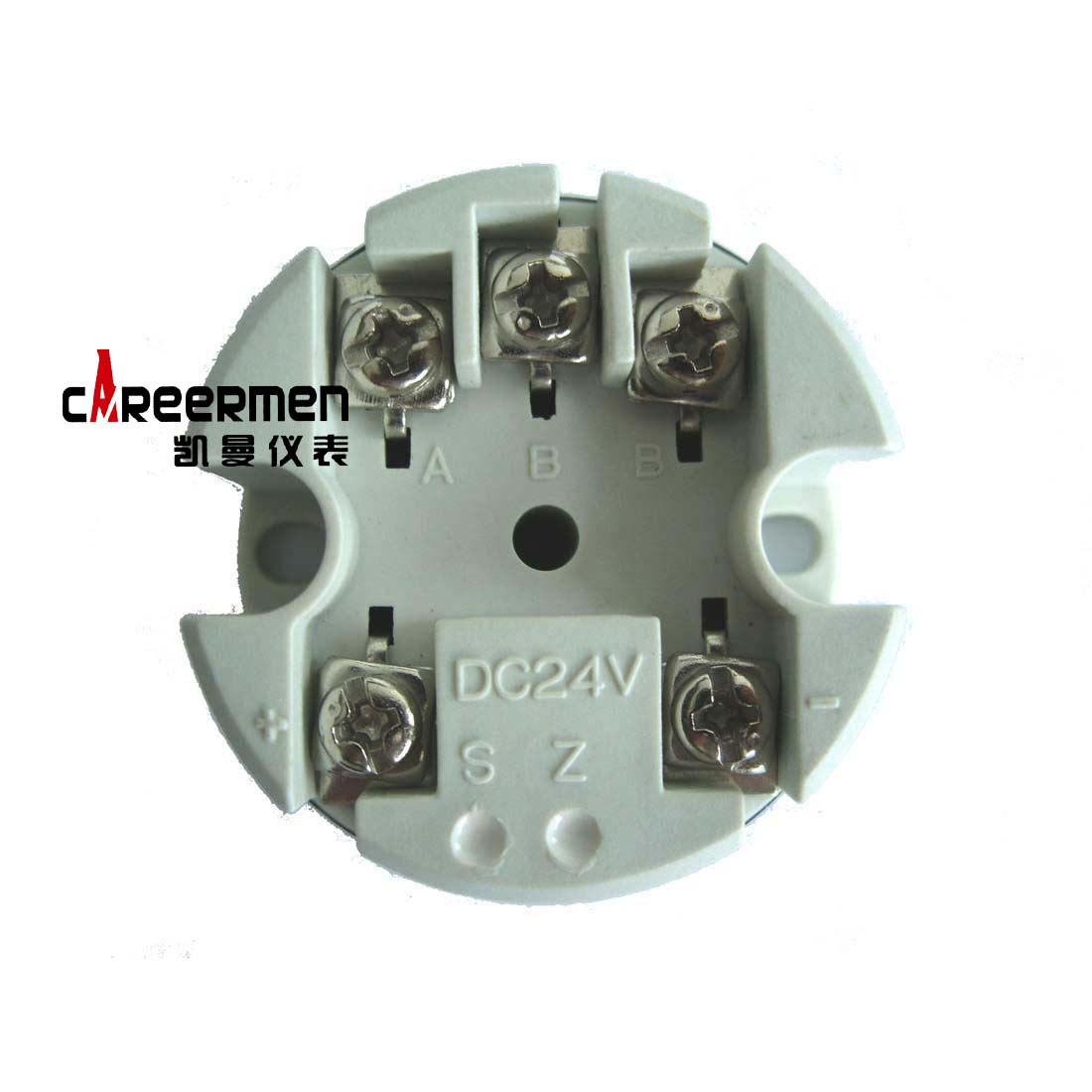

④接线方式：二线制、三线制、四线制；

⑤显示方式：四位LCD显示现场温度，智能型四位LCD可通过PC机或手持器设定使之显示现场温度、传感器值、输出电流和百分比例中的任一参数；

⑥工作电压：普通型12V～35V，智能型12V～45V，额定工作电压24V；

⑦允许负载电阻：500欧姆（24VDC供电），极限负载电阻R(max)=50(Vmin～12),例如在额定工作电压24V时，负载电阻可在0-600欧姆范围内选择使用。

⑧工作环境：

    a：环境温度

          -25～80℃(常规型)

          -25～70℃（数显型）

          -20～75℃（智能型）

    b：相对湿度：5%-95%

    c：机械振动f≤50HZ,振幅≤0.15mm

    d：无腐蚀气体或类似的环境；

⑨温度影响系数：δ≤0.05%/℃

技术指标 (点击图片放大)
